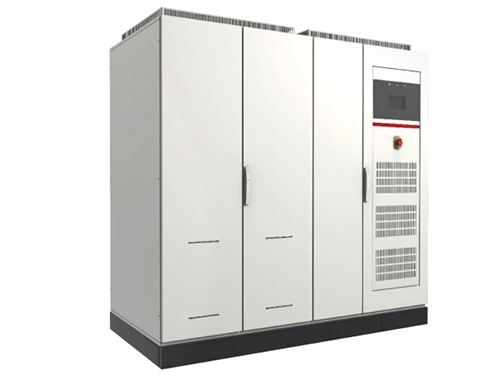

工作原理

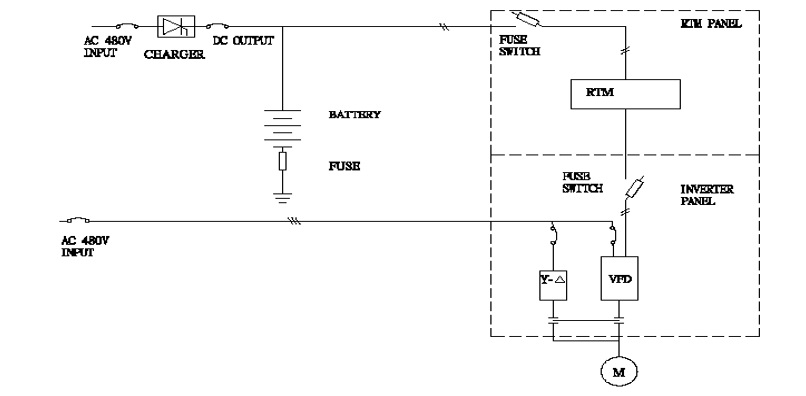

本系統由變頻器，直流轉換控制器，充電機，直流蓄電池，大功率器件等所構成。供電系統將380V 50Hz 交流電源，經整流轉換為高壓直流，對蓄電池組進行充電，同時高壓直流母線經由功率開關系統連接于變頻器直流端子上。在交流電源停電或異常時能繼續提供純凈可靠的直流電源給負載使用，換言之，高壓直流充電系統為負載設備提供了一組可靠穩定而且可控隔離的不斷電的后備DC電源，可供變頻器使用，使變頻器能夠連續運行。當交流電源恢復后，系統退出運行，轉為充電狀態
功能特點

1.采用開關電源特有的模塊化設計，冗余熱備份。
2.超寬的電壓輸入范圍，適用性強，可用于環境相對惡劣的場所。
3.充電模塊可帶電插拔，在線維護，方便快捷。
4.充電模塊采用國際新軟開關技術，轉換效率高，電磁干擾小。
5.硬件差壓自主控制均流技術，輸出回路隔離無干擾。
6.蓄電池自動管理及保護，實時自動監測蓄電池工作狀態及各項參數。

相關參數

1. 系統電壓：AC400V/690V

2. 系統頻率：AC400V/690V

3. 直流支撐電壓：DC540V

4. 補償切換時間：＜0.1ms

5. 后備支撐時間：5min-30min

6. 后備補償功率：＜500KW

7. 儲能單元：蓄電池組

8. 保護功能：短路，接地，過載保護

9. 人機交互：觸摸屏中文

10. 查詢：晃電記錄及數據查詢

11. 裝置形態：機柜式

12. 通訊：RS485

13. 海拔高度：<1500m

14. 防護等級：IP30

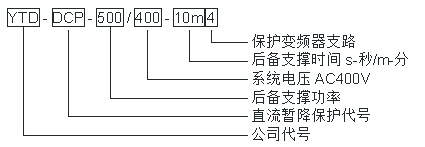

 選型樣式
