1 概述
      發電廠和變電站的直流系統是控制系統和信號系統、繼電保護自動裝置的工作電源，直流系統的工作可靠性直接影響電力系統的安全。但直流回路種類繁多，支線縱橫，發生接地的幾率非常高。正常情況下，直流系統的正負母線是對地浮空的。當直流系統發生一點接地時雖不會影響正常工作，但當出現第二個接地點時，將有可能引起事故。因此必須立即排除接地故障。
      然而，直流系統的接地故障查找卻是一個棘手的問題。傳統的方法是逐路斷開各支路，根據絕緣監察裝置的指示來確定故障支路，然后順著該支路逐級查找，最后確定接地點。這種方法十分費時費力，而且當斷開某一支路時，該支路上的控制與保護裝置要短時退出，這時有可能引起事故。

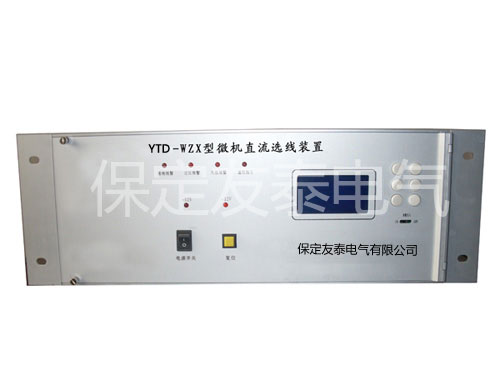

      本公司生產的YTD-WZX型直流系統電壓絕緣監察及選線裝置 （以下簡稱直流選線裝置）可以完美地解決上述問題。該裝置采用現代微電子技術，能實現對直流系統的母線電壓和對地絕緣的實時在線監測，發生故障時能及時報警并在不斷電的情況下自動確定接地支路，在便攜式探測儀的配合下可迅速查找到接地點，是傳統絕緣監察裝置的理想的升級換代產品。廣泛適用于電力、煤炭、冶金、化工、石油等部門。
2 功能及特點
? 適用的直流系統電壓等級：220V、110V、48V
? 在線實時監測直流系統的絕緣狀況。一旦系統的接地電阻低于預先設定的報警值，則自動報警。之后裝置進入選線狀態，顯示并打印出接地支路號。
? 在線實時監測并顯示直流系統的母線電壓。一旦系統的母線電壓超出預先設定的范圍，則自動報警。
? 不需停電即可查找接地支路。在多點接地及系統對地電容較大的情況下仍有較高的準確度。在便攜式探測裝置的配合下可迅速準確地找出具體的接地點。
? 正負母線的對地絕緣均勻下降時仍能準確報警。
? 能同時監測兩段母線。
? 最多監測126條線路。
? 可以隨時方便地更改設置參數，如各種報警值等。
? 可以記憶20次最新的報警信息供隨時顯示和打印。
? 本裝置具有RS232或RS485串口，同微機監控系統相連，易于實現遠方監測。（訂貨前需指定）。
? 檢測靈敏度高，受系統對地電容影響。
? 抗干擾能力強，可靠性高。
