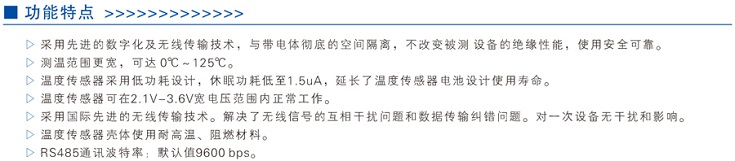

YTD-WXC無線測溫裝置用于對開關柜斷路器觸頭、母排接點等電氣接點的溫升進行實時監測。能有效防止空氣絕緣高壓開關柜斷路器觸頭或母排接點因接觸不良導致發熱而引發事故。YTD-WXC使用ZIGBEE短距離無線通信技術,保證其在不降低開關柜絕緣水平的前提下實現電氣接點溫度的在線監測及超溫報警等功能。

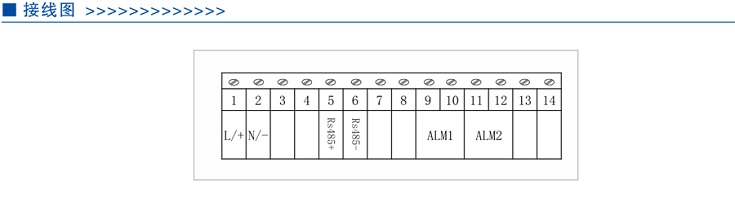

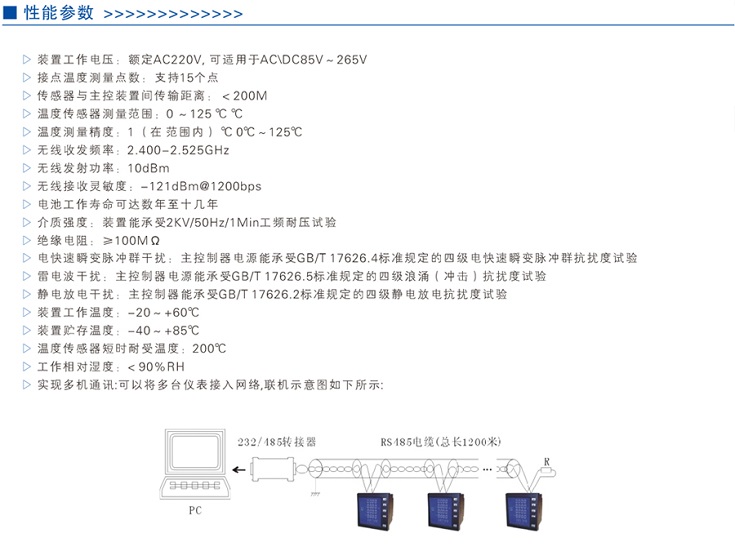

YTD-WXC電氣觸點溫度測量裝置采用了多種軟、硬件抗干擾措施。在軟件設計上應用數字編碼、解碼技術、軟件濾波技術,消除干擾信號;另外為消除隨機干擾,利用觸頭溫度變化相對緩慢的特點,對檢測點信號反復接收,多次采集,排除異常數據以保證數據可靠。在硬件上采用短距離無線通信技術,微電子器件采用工業級,并加強各級濾波消除高頻干擾;溫度采集模塊與測溫點在設計上保證處于同一電位,減少電場的影響。YTD-WXC主控制器具有485通信,以實現集中控制和信息分析;具有數據顯示和設定功能,可當?shù)夭榭催\行狀態,可查看或設定運行參數;主控通過無線通信與1~15個溫度傳感器連接,采集溫度數據,同時通過485總線,將接收到的溫度傳感器的數據,上傳至上級監控主機。
