隨著電力電子技術廣泛應用和電弧爐等沖擊負荷以及電力機車等拖動負荷的日益增多，對于電力行業來說，要保持滿足用戶要求的電能質量變得越來越困難。電力電子技術的廣泛應用，在技術和經濟上帶來了一系列方便和效益的同時，也使電網諧波的含量大量增加。電網諧波污染的日益嚴重，導致了電氣設備的壽命縮短，網損加大，增加了電網發生諧振的可能性，使繼電保護和自動裝置不能正常動作或操作，導致儀表指示和電度計量不準以及計算機和通信受干擾等一系列重要問題。電弧爐等大功率沖擊負荷除了會造成嚴重的諧波污染之外，還是電壓波動和閃變的重要原因。電力機車等大功率的牽引負荷會造成三相不平衡。

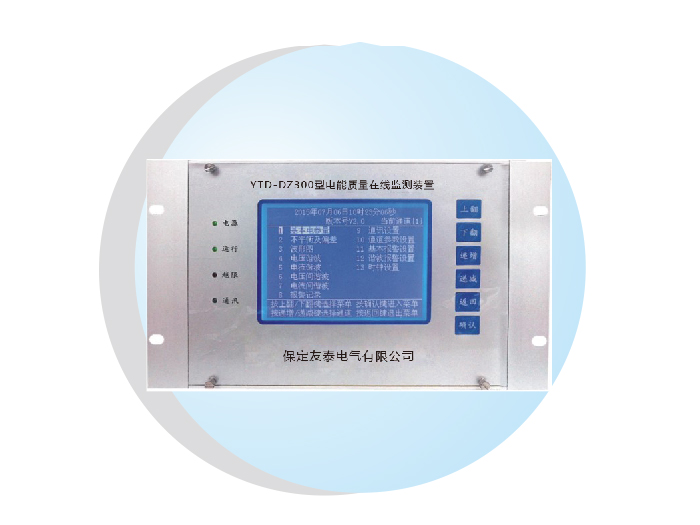

        我公司研制的YTD-DZ300電能質量在線監測裝置，采用工控機加FPGA數據采集板模式， FPGA具有極強的數據處理能力用來完成數據的采集與傳輸，核心硬件處于國內先進水平。

        工控機用來進行數據的計算、統計、顯示、存儲、按鍵、通訊。采用XPE嵌入式操作系統作為軟件平臺，全部軟件采用VC++ 高級語言編程，保證了系統的高可靠性和高移植性。

        FPGA數據采集部分采用6通道、同步采樣的16位高速A/D轉換器，采集精度高，實測精度達到電能質量監測指標國家標準A級的要求；

        大容量的存儲空間，滿足電能質量監測裝置對數據存儲的要求，可保存一年以上的歷史數據掉電不丟失。

        采用了硬件鎖相環技術，頻率自動跟蹤，防止了在電力系統頻率變化時對監測指標的影響，防止了頻率“泄漏”。

        強大的通訊接口，裝置配置了工業以太網，通訊速率高達100Mbps，還配置有RS232C、RS485、USB通訊接口，可選擇多種通訊方式與遠方管理中心交互數據；

        核心硬件采用四層印刷電路板（PCB）工藝和SMT工藝，硬件可靠性和電磁兼容能力達到國內先進水平，達到了國標對電能質量監測裝置的EMC的要求。

        在監測功能方面，裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降進行監測和記錄，具有較強的實用性。
